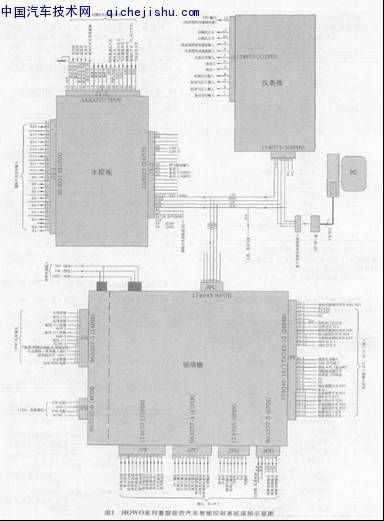

HOWO重型载货汽车智能电控系统由主控板、驱动板和仪表板组成，连接示意图如图1所示，其主控板、驱动板和仪表板均为独立模块。
一、主控板
主控板上有72心插座，共有3组接口，第1组为31心接口，连接翘板开关；第2组为24心接口，连接驱动板和仪表；第3组为17心接口，连接左侧信号灯及组合开关。

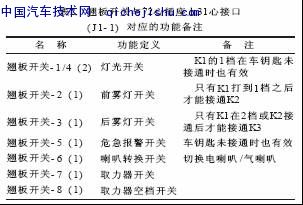

翘板开关与72心插座上31心接口（J1-1）的对应关系如表1、表2、表3所示。
驱动板和仪表与72心插座上24心接口（J1-2）的对应关系如表4所示。
左侧信号灯及组合开关与72心插座上17心接口（J1-3）的对应关系如表5所示。
二、驱动板

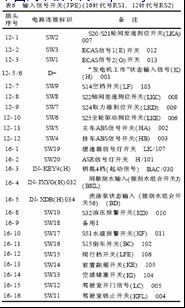

驱动板上共有7个插座，1个为输入，其余6个为输出。输入信号开关部分（JPE）见表6。

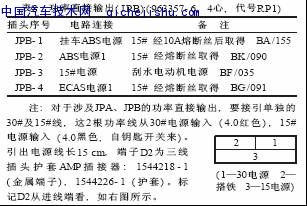

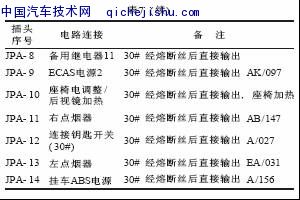

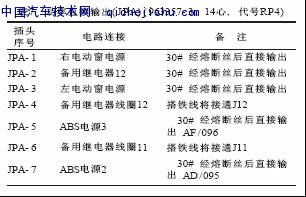

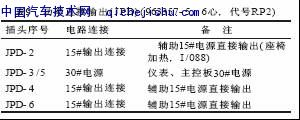

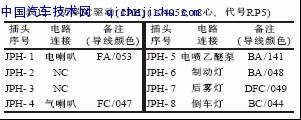

功率连接输出部分（JPA、JPB、JPD、JPF、JPG、JPH）分别见表7、表8、表9、表10、表11、表12。其中涉及JPA、JPB内容设计成独立于电子控制模块的单独PCB板块，以便于更换。

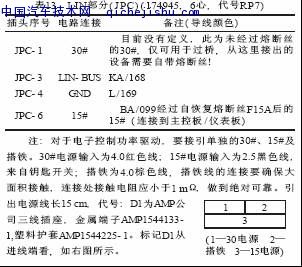

LIN部分见表13。
继电器及相关熔断丝的对应关系见表14、表15。
三、仪表板

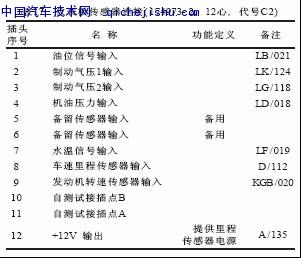

仪表板共有2个插座，一个为LIN连接，另一个为传感器连接。LIN连接内容见表16。传感器连接内容见表17。
