一、机体组的功用及组成
现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。镶气缸套的发动机，机体组还包括干式或湿式气缸套。
机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。另外，气缸盖和机体内的水套和油道以及油底壳又分别是冷却系统和润滑系统的组成部分。
二、机体
1．机体的工作条件及要求
机体是气缸体与曲轴箱的连铸体。绝大多数水冷发动机的气缸体与曲轴箱连铸在一起，而且多缸发动机的各个气缸也合铸成一个整体。风冷发动机几乎无一例外地将气缸体与曲轴箱分别铸制。在发动机工作时，机体承受拉、压、弯、扭等不同形式的机械负荷，同时还因为气缸壁面与高温燃气直接接触而承受很大的热负荷。因此，机体应具有足够的强度和刚度，且耐磨损和耐腐蚀，并应对气缸进行适当的冷却，以免机体损坏和变形。机体也是最重的零件，应该力求结构紧凑、质量轻，以减小整机的尺寸和质量。
2．机体材料
机体一般用高强度灰铸铁或铝合金铸造。最近，在轿车发动机上采用铝合金机体的越来越普遍。

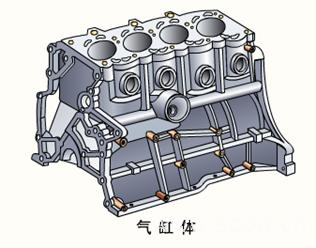

3．机体构造

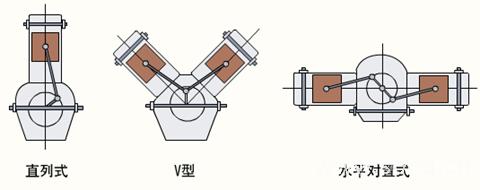

机体的构造与气缸排列形式、气缸结构形式和曲轴箱结构形式有关。气缸排列形式有3种：直列式、V型和水平对置式。

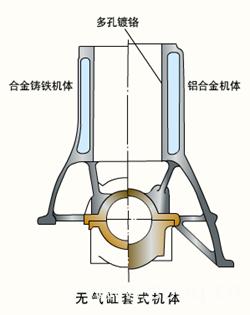

气缸内表面由于受高温高压燃气的作用并与高速运动的活塞接触而极易磨损。为了提高气缸的耐磨性和延长气缸的使用寿命而有不同的气缸结构形式和表面处理方法。气缸结构形式也有3种，即无气缸套式、干气缸套式和湿气缸套式。

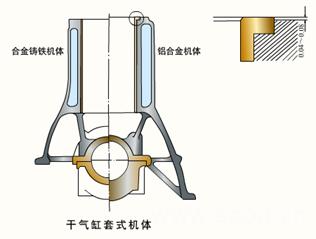

干气缸套式机体是在一般灰铸铁机体的气缸套座孔内压入或装入干式气缸套式气缸套不与冷却液接触。干式气缸套的外圆表面和气缸套座孔内表面均须精加工，以保证必要的形位精度和便于拆装。
湿气缸套式机体，其气缸套外壁与冷却液直接接触。用合金铸铁制造的湿式气缸套的壁厚一般为5～8mm。湿式气缸套下部用1～3道耐热耐油的橡胶密封圈进行密封，防止冷却液泄漏。湿式气缸套上部的密封是利用气缸套装入机体后，气缸套顶面高出机体顶面0.05～0.15mm。
风冷发动机气缸体结构。由于金属对空气的换热系数仅是金属对水的换热系数的1/33。因此必须在风冷气缸的外壁铸制散热片，以增加散热面积，增强散热能力。
按曲轴箱结构形式的不同机体有平底式、龙门式和隧道式3种。
平底式机体的底平面与曲轴轴线齐平。这种机体高度小、质量轻、加工方便。但与另外两种机体相比刚度较差。
龙门式机体是指底平面下沉到曲轴轴线以下的机体机体底平面到曲轴轴线的距离称作龙门高度。龙门式机体由于高度增加，其弯曲刚度和扭转刚度均比平底式机体有显著提高。机体底平面与油底壳之间的密封也比较简单。
隧道式机体是指主轴承孔不剖分的机体结构。这种机体配以窄型滚动轴承可以缩短机体长度。隧道式机体的刚度大，主轴承孔的同轴度好，但是由于大直径滚动轴承的圆周速度不能很大，而且滚动轴承价格较贵，因此限制了隧道式机体在高速发动机上的应用。
