2025年11月14日
配天机器人2025年11月14日
TE2025年11月14日
西门子2025年11月14日
新时达2025年11月14日
蔡司工业
2025年11月13日
埃尔森
2025年11月10日
BBS
2025年11月07日
劳易测
2025年11月06日
和利时
2025年11月14日
威图
2025年11月14日
TE
2025年11月14日
KUKA
2025年11月14日
先导智能
2025年11月14日
TDK
聚丙烯(PP)是热塑性塑料中的后起之秀，近年来发展速度一直居于各种塑料之首，由于原料来源丰富、价格便宜、性能优异，用途广泛，尤其在汽车工业、器械、家电方面消费量正快速增加。20世纪末世界每年在汽车领域的消费量达45万t之多，再加上PP在型材、片材、板材和薄膜，市场占有率不断扩大。2002年之前PP的年增长率保持在7.5%，在发展中国家，PP的消费量年增长率将是发达国家的两倍。随着家电行业、汽车行业、玩具行业生产线的增多，与其配套的PP塑料零部件的涂料和涂装工艺大量推广和应用。
由于PP的特征在于其结晶度高、耐溶剂性强、表面极性和表面能低，涂膜难以附着，再加上PP塑料的多品种化，因此PP塑料涂料及其涂装是大家十分关注的问题。
现所研制的保险杠用PP塑料底漆有两种：一是未经改性PP塑料用涂料，选用氯含量24%～25%氯化PP，加入适量的增塑剂作为底涂，配套双组分；二是改性PP塑料用涂料，配套面漆用双组分聚氨酯体系。
1、 实验部分
1.1 原材料及配方
1.1.1 未经改性 PP 塑料底漆配方(见表1)
表1 未经改性PP塑料底漆配
1.1.2 改性 PP 塑料底漆配方(见表2)
表2 改性PP塑料底漆配方

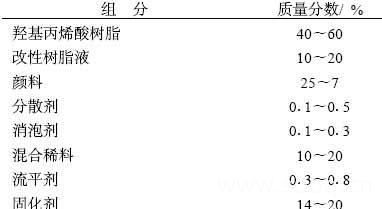

表3 面漆配方
1.2.1 底涂生产工艺
将配方量的氯化PP或改性氯化PP投入配料缸中，在不断地搅拌下，加入混合溶剂、增塑剂、助剂，连续中速搅拌10min，过滤包装。
1.2.2 面漆生产工艺
将配方量40%的羟基丙烯酸树脂加入配料缸中，依次加入湿润分散剂、颜料及溶剂后，中速分散 20min，上三辊机研磨至细度10μm以下，然后再按配方量依次将剩余丙烯酸树脂、流平剂、消泡剂、稀释剂加入，充分搅拌后，将其过滤包装。
1.3 性能指标
PP底漆性能指标见表4

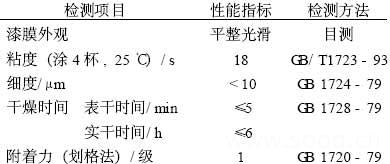

表4 PP底涂的性能指标
配套面漆漆膜性能检测结果见表5

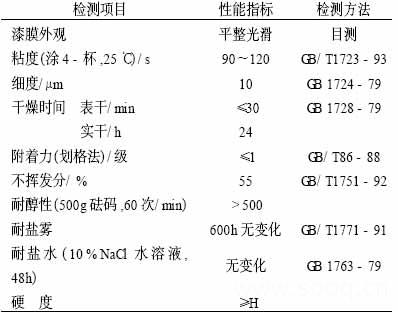

表5 面漆性能指标
2、 结果与讨论
2.1 基料的选择
对于底漆根据PP塑料的性能，选择了不同氯含量及不同树脂改性的氯化PP、丙烯酸树脂、纯氯化PP树脂进行对比实验。对比不同情况下漆膜的附着力结果见表6。
表6 不同情况下漆膜的附着力对比/级
从表6表明，纯PP塑料以氯含量为24%～25%等规氯化PP为佳，氯含量增加降低附着力，对于改 性PP，相对纯PP来说增加了极性，因此以马来酸改性做底漆为佳。这也极为符合涂料基料与PP结构相似附着力好的原理。
2.2 增塑剂的选择
同时，选择了不同的增塑剂做成的底漆和面漆配套后的对比实验，见表7。
表7 增塑剂对漆膜附着力的影响
从表7表明，选用H-08增塑剂为佳，因以DOP做增塑剂的涂膜在放置后，附着力下降，有迁移现象，不适于在此类漆中使用。
2.3 溶剂的选择
根据对树脂的溶解性和喷涂时挥发速度的许可，我们选择较低沸点的酮类和苯类做PP底漆的溶剂。
2.4 面漆树脂的选择
选用高羟基含量、高耐候性丙烯酸树脂加改性树脂以提高其表面状态及其干燥性。对羟基树脂做了大量的筛选，见表8。

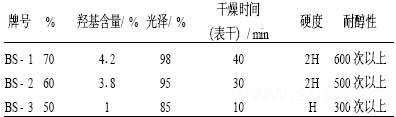

表8 不同羟基树脂对漆膜物性的影响
表8表明以BS-1树脂为最佳，溶剂选用苯类、酮类和酯类的混合溶剂溶解效果好，挥发速度适用生产线。
3 喷涂工艺
选用两涂一烘的方法进行上线喷涂其工艺：底材用白油擦拭→吹干→静电除尘→喷底漆→(间隔 3min)→喷面漆→流平→进烘道→(60～70 ℃，30～40min)→下线。
喷涂底漆厚度在 (5～8)μm，2min后喷涂面漆，溶剂挥发要快，否则影响附着力。
喷涂面漆厚度在 (30～35)μm，溶剂的挥发速度要适中，否则产生漆膜弊病。
官方微信号
官方视频号
