系统集成商Optomation Systems使用Opto 22 SNAP PAC系统用于多厂商、多协议控制及数据集成

新型电厂
        世界经济发展依靠化石燃料，但由于其资源有限，以及燃料燃烧对环境造成污染促使人类不得不发展其他代替能源。氢能源便是其中最具可行意义的替代能源，它对环境很友好，燃烧时不会产生污染排放。于是人们开始设计新工艺，利用已有氢作为能源。此外，若氢能通过风能或其他可再生能源获得，那么氢能对环境的影响几乎为零。
        位于西班牙加利西亚省的Stavento新型电厂，由西班牙著名的能源公司Gas Natural SDG设计。电厂与加利西亚省政府和Sotavento基金会协作，目标是对氢气做评估，它作为一种可存储能源，适用性到底有多大。Sotavento电厂和风能农场相结合，成为能源集约新技术的典范。
 Sotavento电厂的任务包括：
商业化绿色能源的生产
加利西亚现有各种风能 技术的示范
教育培训中心的建立
相关项目会议中心的建立
可再生能源的普及推广

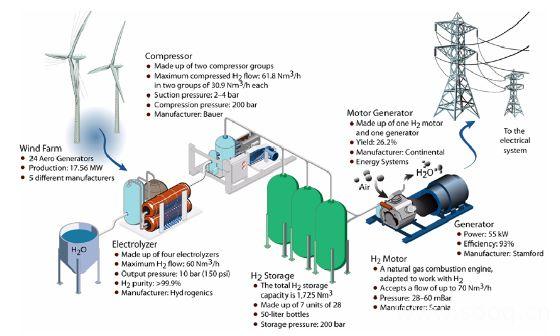

电厂是如何工作的
        水电解得到氢气和氧气用于两组压缩机，氢气被存入现场储罐群前会进行增压处理，这一特殊工艺所耗电能都由风力发电机提供。
        氢气驱动发电机，是对风能发电机的一种补充（例如，增补），而风力发电通常受气候限制，因此它给整个系统带来了较好的稳定性。氢能和风力相结合为国家电网提供了一个较稳定的电力输出。Sotavento电厂每年发电达38,500MWh，能满足国内约11，000家庭用电。清洁能源的使用，取代了传统的化石燃料，这样每年能减少36，000t二氧化碳的大气排放。

 Sotavento可代替能源发电厂
系统集成问题
        对于大企业，像发电厂、水处理厂等，都希望寻求多方面的控制系统。但是不同的制造商由于各自的专业领域所限，他们所能提供的只是较为单一的控制设备，比如一个简单的可编程逻辑控制器PLC只用于设备操作，几乎没有其他附加功能。操作界面通常是一个本地显示面板，和其他控制系统鲜有交互。基本上，通讯功能都是在设备安装好投入使用后才会考虑到的问题。同时，大部分厂商在设计阶段极少涉及到数据的整合、开发以及生产数据的可访问性。
        这样不仅导致了应用上的不方便，且价格昂贵，同其他自动化设备间交互性差，对操作者、维修员和IT从业者无疑是个噩梦。
        举个例子，一个单独控制室拥有6台台式机（分别由6家公司提供），它们各自装有独立的软件，不相互通信、合并数据，也不能协作一起对电厂进行远程过程控制。
Opto 22 提供统一集成的平台
        Opto 22的SNAP PAC系统提供一个通用的解决方案。我们不仅可以帮助您进行自动化控制，更可为您整合数据、提高各设备间交互性以及增加数据库间的通讯。这些全归功于SNAP PAC系统中强大的可编程自动化控制器（PAC），以其拥有2种以太网接口，多达4个的串行端口，能为RS-232,RS-422,RS-485等提供通信，再辅以PPP调制解调器接口。但是Opto 22真正与众不同在于，当许多硬件制造商将用户限定在一个特定（独立）的通信协议中时，我们则推崇更为公开、标准的协议及技术，例如基于以太网的TCP/IP，SMTP（简单邮件传输协议）和FTP（文件传输协议）。Opto 22可贵之处还在其设计之初便考虑到系统的协同性和数据的整合功能，涵盖了各种通信协议，例如Modbus，Modus/TCP协议允许和Schneider Automation的串口、以太网设备进行交互；DF1,Data Highway协议允许与Allen Bradley的硬件通讯；Profibus允许与Siemens的设备互联；最新的EtherNet/IPTM协议允许和Rockwell/Allen Bradley所有以太网硬件包括旗下最知名的Control LogixTM和Compact Logix™ PLC进行通讯。
 除此之外，SNAP PAC系统包括PAC Project™，一款强大的控制编程软件涵括：PAC DisplayTM---人机界面（HMI），用于创造图形界面来模拟工艺流程；OptoDataLink ---为Opto 22的控制器和其他常见数据库如Microsoft SQL Server, MySQL,和Access等提供了一条透明的双向传送线路，于是，OptoDataLink实现了无需第三方程序和购买中间件即能使数据归档、入库，设备交互。

SNAP PAC系统
Optomation为Sotavento电厂提供的解决方案
       Gas Natural和系统集成商Optomation Systems签署了为Sotavento电厂设计集成控制系统的合同，该系统将以Opto 22 SNAP PAC作为平台。Optomation先前已为Gas Natural提供了远程控制和同类系统合并的解决方案。在与Gas Natural共同商榷后，Optomation对Sotavento电厂控制系统要求总结如下：
1 用于监控、数据采集和辅机控制的统一的管理平台
2 通过统一的操作界面，对电解装置，压缩机，氢能电动发电机组等进行完备的监控
3 能从现有SCADA系统中获取、整合风力发电的相关数据
4 在氢气存储区设有等级和温度监控（氢气易爆炸）
5 通过安全的互联网连接实现远程监控安装，同时包括停车、启动、关闭
6   在商用关系型数据库中提供数据存储
7  通过互联网输出生产数据
        由系统的架构框架可知，SNAP PAC系统可以满足所有Sotavento电厂的项目要求。通过模拟数字I/O接口，SNAP PAC能以机架式独立安装在电解槽、电动发电机组和其他设备上，设备与设备间可直接通讯或与其他SCADA系统对话。不同厂家生产的机器、系统和仪表例如Hydrogenics, Emerson, 和 Bauer Compressors都可以连接在Opto 22的控制器上，这样所有的设备就可以使用同种协议，相互间进行对话。这些协议包括Profibus，用于控制、采集电解槽上的生产数据；Modbus，对应于压缩机的数据采控。对于电动发电机组另有一条RS-232串行连接，模拟量取，数码读数。SNAP PAC控制器聚集所有数据，一并发送到电站的数据库。通过安全的网络连接，工作人员可随时访问数据库。

建立基本规则
        Optomation Systems项目经理Fabio Alberini解释说，一次成功的项目执行取决于购买硬件时通信协议是否已确定，最好在程序编写前就确定好协议。“为客户提供技术支持是非常有必要的。如果客户充分了解数据整合的重要性，供应商有责任提供必要的硬件接口和软件支持。相反地，若在设备选型安装完后才设计通讯连接，事情将困难得多，也更费钱，供应商也将无能为力。”就向用户提供更多关于自动化设计和数据获取建议，Alberini继续说道：“我们应该确定哪些通讯选项是可行的并且在协议中将其标准化。”
 尽管Alberini承认其竞争者并不赞同他的观点，但他仍坚信，没有比Modbus更好的工业设备数据传递标准。“Modus既不需要特殊的软硬件接口，执行起来既方便又免税。在以太网级别，Modbus/TCP更具选择性。Modbus虽有不同的‘风味’，但不用担心Opto 22 SNAP PAC系统至少支持6个以上的接口。”
 “最后，我推荐一款能兼容早期版本的系统。它能确保原有的软件开发经验价值以及硬件投资。若你不使用这款系统，最终你会发现你浪费了多少时间和物力。”
关于Optomation Systems
        Optomation Systems，其主要办公地位于西班牙首府马德里，自1996年以来，它已成为Opto 22在西班牙、葡萄牙以及北非等地最为重要的分销商。它负责Opto 22的产品在上述区域的商业推广、经销、安装以及售后支持。Optomation已经发展了一整套Opto 22产品后续技术支持网络，包括系统集成、咨询、供应，并同时提供相关服务、本地支持、技术及产品协调等。
关于Opto 22
        Opto 22研发并制造可靠，灵活，易于使用的软硬件产品用于工业自动化，远程监控及数据采集应用。Opto 22 产品使用商业化标准网络及计算机技术，其简便实用、技术创新、质量保证、可靠耐用已在全世界范围内建立了极高的声誉。我们的产品适用于终端用户、原始设备制造商、IT从业人员等。公司创建于1974年，位于美国加州的Temecula。Opto 22产品在世界范围内通过分销商，合作伙伴或系统集成商销售。
