一、概述
汽车车轮内胎目前大都采用丁基橡胶或丁基橡胶和其他橡胶的并用胶，这些橡胶材料除要求具有高强度的耐拉伸、耐撕裂性能外，还要求有良好的气密性，以保证汽车轮胎长时间不需要充气。要了解哪种生产工艺生产的何种成分的橡胶具有更好的气密性，需要对相关产品做气密性试验。现在行业内一般的试验方法为整体性测试，即把整只内胎充足气，并连上压力表，观察一段时间内整只内胎的压降。除此之外，还没有其它更理想的方式，但该测试方法精度低、耗时长，操作起来很不方便。《GB/T7755-2003硫化橡胶或热塑性橡胶透气性的测定》给出了一种测试橡胶材料气密性的方法，能够快速准确地检验出哪种橡胶具有更良好的气密性，从而可进一步计算出用哪种橡胶制做的车轮内胎有更良好的密封性。
二、测试原理

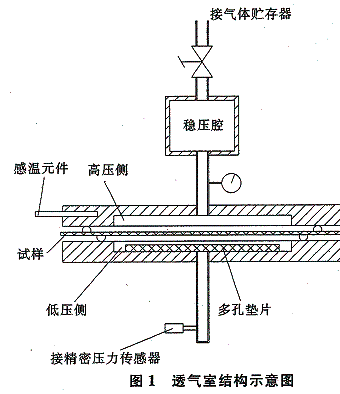

把一个圆形试样放人保持恒温的透气室（参见图1）模腔，试样把模腔分割为上下两部分，上、腔施加一定的压力，使气体在压差下穿透试样，所以也叫高压侧，而下腔则一般被称为低压侧。将高压侧连接到一个恒压气体贮存器上，确保在整个测试过程中高压侧保持恒压。气体穿过试样向低压侧渗透，低压侧容积（V）一定，故其压力会由P增加△P，如渗透到低压侧的气体体积为△V，则原来气体的体积被压缩为V-△V。采用一个高精密压力传感器监测低压侧的压力变化△P，即可由下式计算出气体的渗透量△V：
P·V=（P+△P）·（V—△V）（1）
三、测试过程
a.从待测材料上仔细选取平整、无划痕、无穿孔、表面无附着物及其他缺陷的试样，在其上卜裁取要求尺寸的圆形试样，试样厚度的最大偏差不应超过平均厚度的10%;
b.用软质材料擦净测试下腔表面的灰尘或以前试验时留下的真空油脂等；
c.在下腔的密封区域均匀地涂上一层真空油脂；
d.将裁好的多孔垫片放置在低压侧，作为试样的支撑，以抵抗高压侧气体的压力负荷，使试样在整个测试过程中不产生明显的变形，但不能让多孔垫片接触到真空油脂；
e．将试样平整放好，尽可能地让多孔垫片和密封胶圈处于同心的位置；
f．把高压室和低压室合在一起，并保持密封状态；
g.将透气室的高压侧与贮气瓶连接，根据试样的透气性，试验压力可以设置为0.2~0.5MPa;
h.检测低压侧的压力上升情况。
四、GB/T7755规定的测试方法在汽车内胎上的应用
将GB/T7755规定的测试方法应用于汽车内胎透气性的检测上，可以大大提高检测精度、缩短测试时间。根据标准要求，执行该标准的测试仪器的低压侧容积应做得很小，如该容积为12ml，试样渗透面积取36cm2，仪器测试精度为0.3Pa，若仪器监测到低压侧0.3Pa的压力变化，可用公式（1）计算出气体渗透量。其中P为0.1MPa，可得出△V=3.6x10-5mL，若高压侧的压力按0.2MPa计算，则高压侧的气体损失为1.8x10-5mL，此数值即为在高压侧36cm2试样面积上的气体渗透量。
一个汽车内胎的外表面积约为0.6m2，根据上面的计算结果可得出其渗透量为0.003mL，这个渗透量会导致一个容积为22L的轮胎产生多大的压力降呢？按下式计算。
P1·（VI-△V）＝（P1-△P）·V1（2）式中,P1=0.2MPa，为汽车内胎内部的压力；v1=22L，为汽车内胎的容积；△V=0.003mL，为汽车内胎的泄露量。可计算得出△P=0.0272Pa。
也就是说，同一种材料在相同的测试条件下，用GB/T7755测试方法可以监测到0.3Pa的压力变化，而传统检测方法只能监测到0.0272Pa的压力变化，如果希望用传统方法监测到0.3Pa的轮胎压力变化，必须要付出11倍于GB/T7755测试方法所用的时间。如果再考虑传统方法使用的压力表分辨精度一般在100Pa以上，那么等到轮胎的压力变化达到压力表的最小分辨精度100Pa时，测试时间将3600多倍于GB/T7755测试方法。另外，GB/T7755测试方法实现了对特定材料的特定检测，其检测结果仅仅决定于材料本身，和其他因素无关，对内胎材料的选取、改进都有很好的指导意义。
