具有多年通信电源、高频整流器、高压直流电源、特种电源、DC/DC砖模块、不间断电源UPS、光伏逆变器、新能源储能变流器等系统设计、产品研发、及测试经验，感兴趣于高效率、高功密度创新拓扑与架构的建模、仿真、控制与设计。
充电桩主要讲的是系统，核心的东西，跟电源比较相关的就是充电模块。充电模块究竟具有哪些核心技术呢?
其实充电桩的充电模块跟一般的充电模块差不多，包含一个 PFC 加一个 DC/DC，它主要是一个三相整流加一个直流测电感，这种模式的 PF 值会比较高，大概会超过百分95，但是 THD 会更差一些，因为这是一种无源模式。
因为可靠性很高，这种模式其实在2013年时候的国内充电桩使用比较多，但缺点是体积比较大，因为电感非常大。

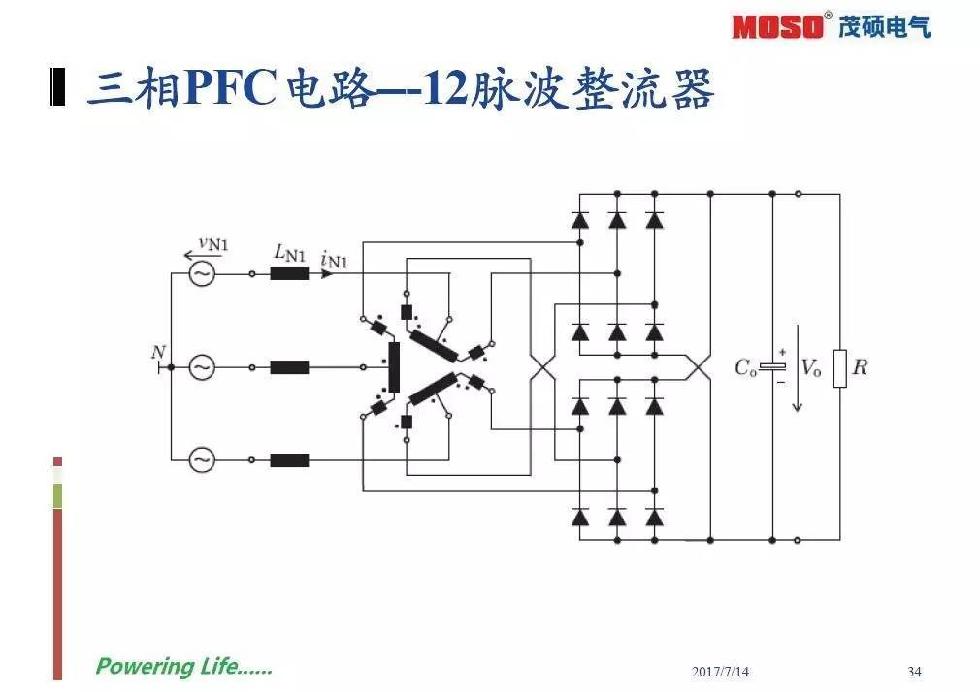

国内充电桩一开始是用无源的模式，后面才慢慢改成一个12脉波的模式。这种模式的 THD 会更好，它的变压器采用一个曲折绕法，类似变频器一样，这种整流部分可以提高 PF 值，提高 PFC 性能。

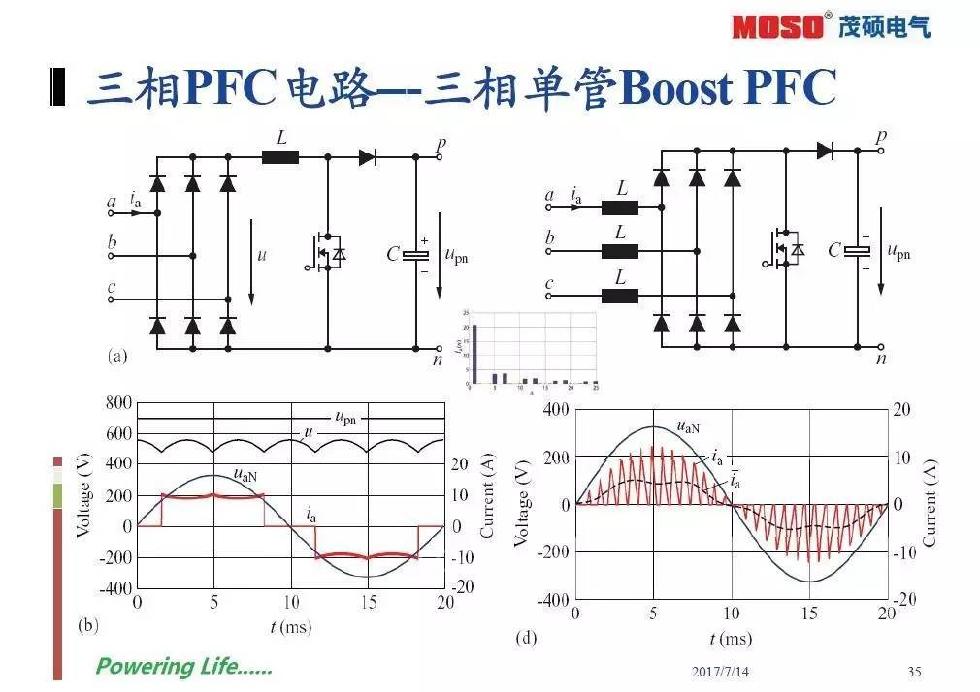

后来是用单管的模式。单管的模式分两种，主要差异是电感的位置，一种是在直流上，一种是在交流上。电感在交流上的这种单管 boost，PF 值仍然是比较高的，只是 THD 会更差一些，在过去15年前，UPS 这个行业使用非常多。现在拆解一个 UPS，其实还是这种模式比较多，因为它比较便宜，而且是单管。
这种模式是由3个单相 PFC 构成一个三相 PFC，就是没有 N 线的话，两根火线之间，两两构成一个单相 PFC。
这种模式好处在于不需要数字控制，不需要 DSP，用一般电源控制芯片就可以了，比如经典的3854芯片就可以。
它的缺点在于需要三号电路，万一电网电压没有对冲， PFC 的性能会受到影响;而且这种模式的器件非常多。
这个是今天重点介绍的 Vienna 整流器，是一个新方案，目前，大部分充电模块都采用了这种方案。
