1.刀具使用方法
1）首先匹配与所用设备相符的刀柄，并将刀柄与机床主轴相连。
2）拆下刀套锁紧螺钉，移动刀套，使刀套锁紧螺钉穿过刀套另一端固定孔，将刀套固定在刀杆体上。
3）拨动垫内的限位销，带动导向轴压缩弹簧，使导向轴退出刀杆体内的定位孔，从刀杆体上取下垫。
4）松开锁紧螺母，使用内六方扳手旋转丝杆带动滑块，使其沿刀杆体内导向槽移动。带动连杆轴上的连杆，拉动与其相连的转位刀夹，通过刀片锁紧螺钉紧固在转位刀夹上的机夹可转位四方刀片，围绕转轴旋转至所需要的二维几何角度。
5）旋紧锁紧螺母。
6）拨动垫内的限位销，带动导向轴压缩弹簧，使导向轴对正刀杆体内定位孔并松开限位销。导向轴在弹簧力的作用下移动进入刀杆体内的定位孔。
7）拆下刀套锁紧螺钉，移动刀套。使刀套锁紧螺钉穿过刀套后端固定孔，将刀套固定在刀杆体上。完成双肩角度铣刀调整角度的工作。
2.刀具的使用效果
1）这种刀具的使用范围广，操作灵活方便。使用同一把刀具可以对各种二维坡口角度面进行机械加工，调整过程非常灵活方便。
2）刀片定位及夹紧工艺成熟，定位精度高。其使用偏心螺钉将镶嵌式可转位刀片夹紧在刀夹上，刀片定位准确，刀夹结构紧凑可靠，安装于刀体或 转位后定位精度高。
3）刀夹对称式分布，刀片对称式调整并对称式 参与切削。加工过程中，刀具对机床主轴影响较小。

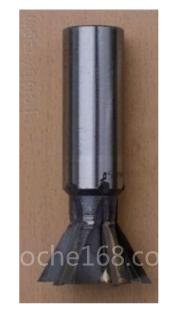

图1 整体式角度铣刀
图2 镶齿焊接式角度铣刀
