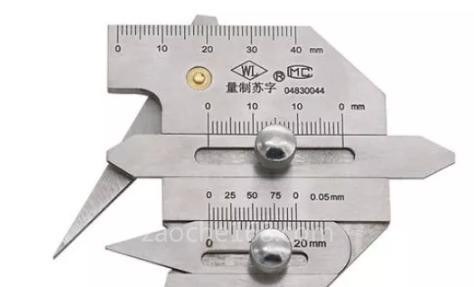

今天要说的就是焊接检验尺，主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。
主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）。

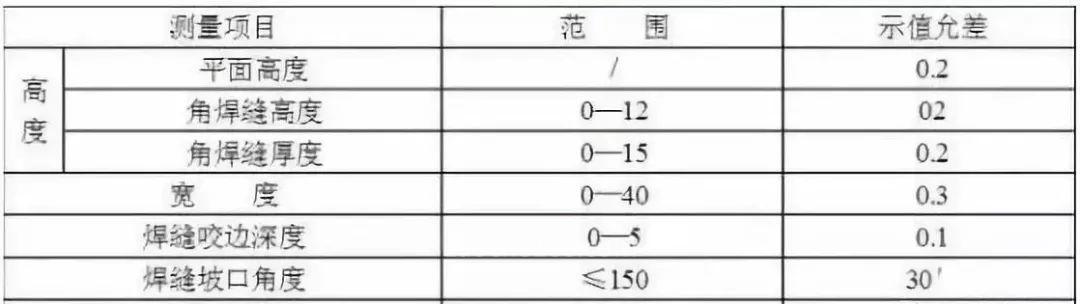

焊接检验尺的测量范围及技术参数：
焊接检验尺的使用方法

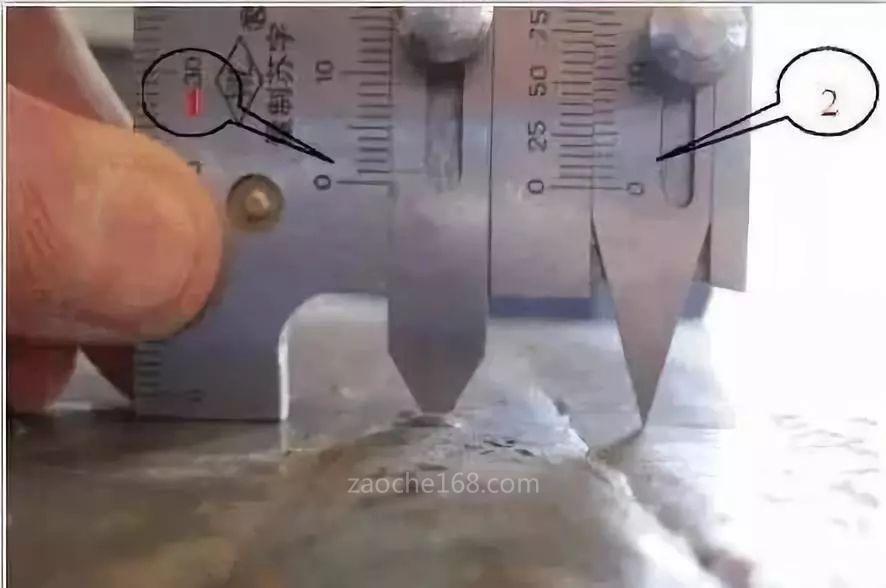

1、测量平面焊缝高度
首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。
2、测量角焊高度
用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。
3、测量角焊缝
在45°时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

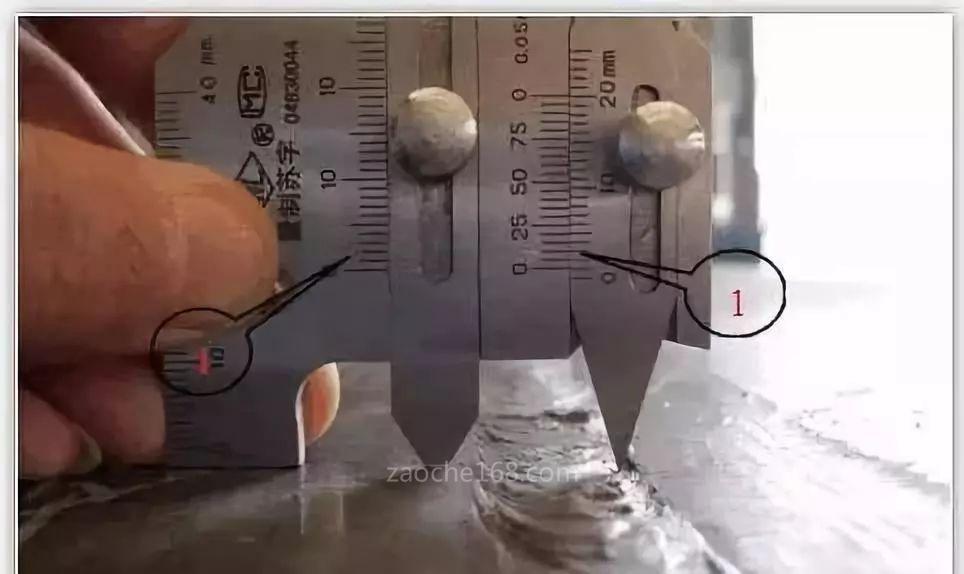

4、测量焊缝咬边深度
首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。

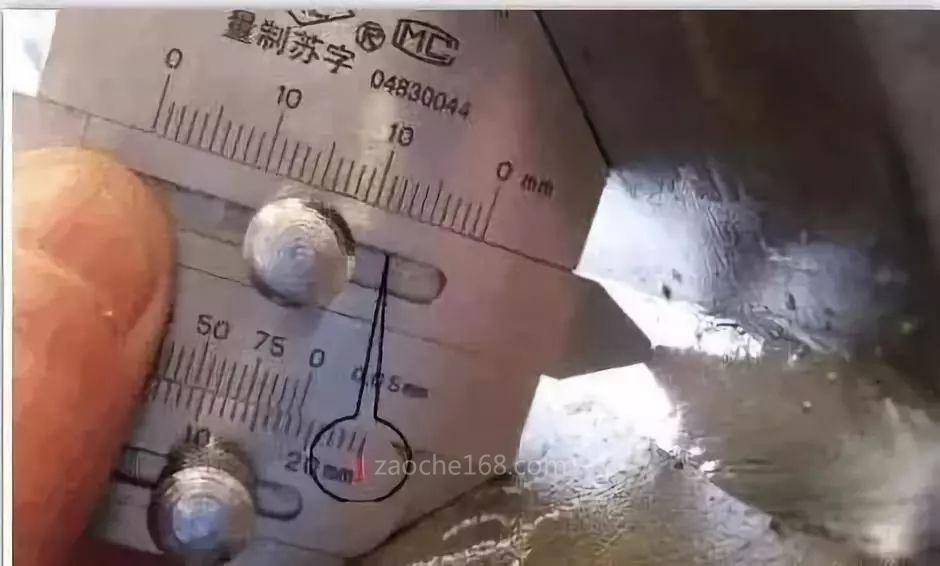

5、测量焊缝宽度
先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。
6、测量焊件坡口角度
根据焊件所需要的坡口角度，用主尺与多用尺配合。看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。
7、测量焊缝宽度
先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。

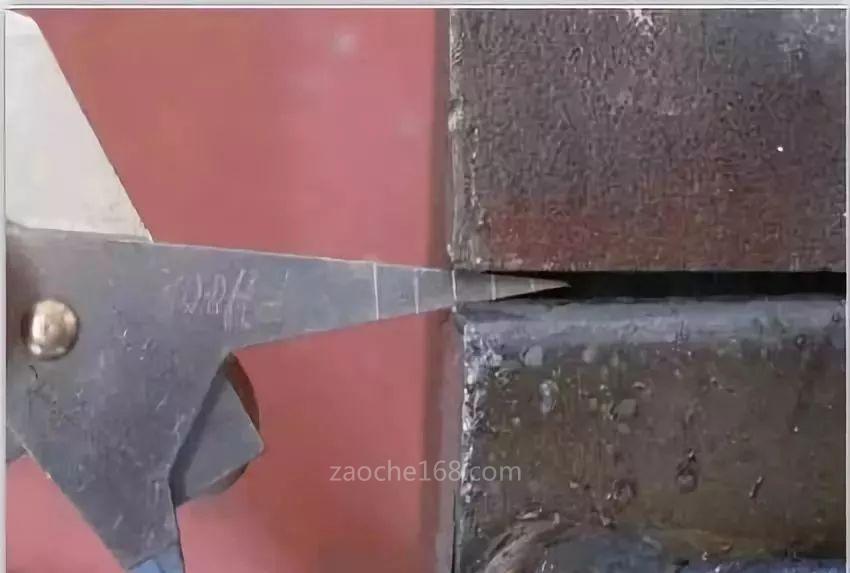

8、测量装配间隙
用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。
焊接检验尺的保养
1、焊接检验尺不能与其它工具放在一起，以免变形造成划伤，刻线模糊，影响精度。
2、不允许用香蕉水擦洗刻度部位。
3、多用尺上的间隙尺，不能当工具用。
