该工具系统出口欧美，且从性能和精度上与国外同类产品完全互换。
2. 特点与优势
（1）结构可靠：单圆柱面定心，端面联接，径向销钉锁紧。
（2）联接刚性：精密的孔与轴配合，端面紧密贴合。
（3）定位精度：孔与轴最小的间隙配合，重复定位精度3μm。
（4）操作快速：装卸操作简单快速，减少刀具安装时间，缩短生产周期，提高生产效率。
（5）灵活经济：标准化、系列化的柔性组合模块，提高工具利用率，减少工具成本。
（6）通用性强：一种通用性基础刀柄。

3. 应用实例（见图1）

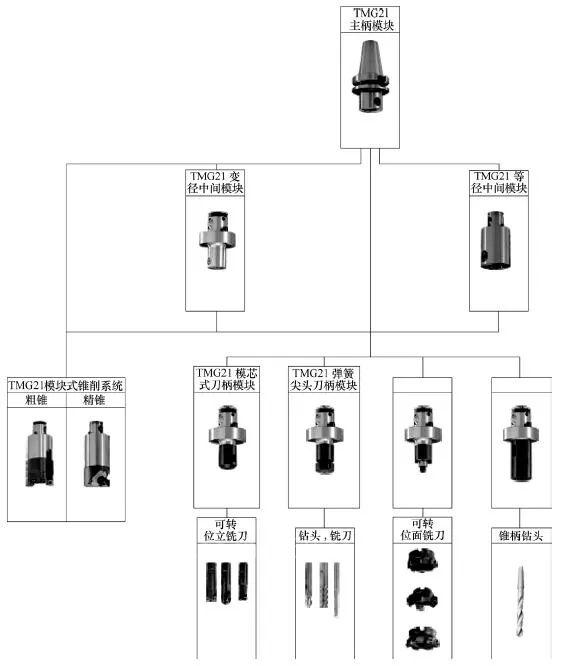

图1 森泰英格公司TMG21模块化镗铣类数控工具系统实例

（二）山高EPB-Graflex®模块化系统

图2为山高EPB-Graflex®模块。山高公司EPB-Graflex®模块化镗铣类数控工具系统图谱如图3所示。

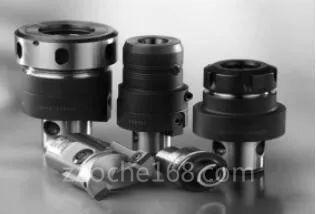

图2 山高EPB-Graflex®模块

图3 山高公司EPB-Graflex®模块化镗铣类数控工具系统图谱

1. Graflex®模块化系统山高公司EPB-Graflex®模块化镗铣类数控工具系统是针对模块化系统灵活性设计的。当有需要时，各种长度与直径的刀具能够快速地组建在一起。只需替换Graflex®基础柄，所有Graflex®模块（例如接柄与镗刀头）以及刀具就能装到所有类型的机床上。

2. 应用实例 Graflex®模块适用于铣削、钻削、攻螺纹、铰削与镗削（见图4）。

图4 Graflex®模块化系统的强力铣削：金属去除率432cm3/min。

连接的刚性与精度使得Graflex®组装件可用于与相同规格的Monobloc刀柄类似的工况。为获得最优化的切削工况，范围很广的模块能满足最接近加工操作需求的刀具尺寸，所有的基础柄、接长杆与变径套、主要的接柄与所有的镗刀头均有内冷却功能。长圆柱面与平面连接，加上EPB的产品质量，可满足所有加工需求，例如铣削和镗削加工的强度与精度。山高公司EPB-Graflex®模块化镗铣类数控工具系统径向拧紧锁紧螺钉，使操作变得更加容易，通过加工过程中的连接自锁获得很高的平面接触压力，从而提高了刚性。

Graflex®是Seco-EPB的注册商标。

3. Graflex®组装程序
（1）组装Graflex®基础柄与模块时使用易于定位的榫头。拧紧球头锁紧螺钉，确保榫头的左侧面与榫槽的左侧面接触（见图5①、②）。
（2）强大的加工扭矩（例如在镗削过程中）会使长圆柱面相对于孔产生微小的转动，引起球头螺钉接触面的细微偏移。其结果是连接附加自锁，提高了系统刚性（见图5③）。
（3）对于涉及断续切削的加工（例如重载铣削），拧紧榫头里提供的消隙螺钉，以避免细微的转动与防止自锁（见图5④）。

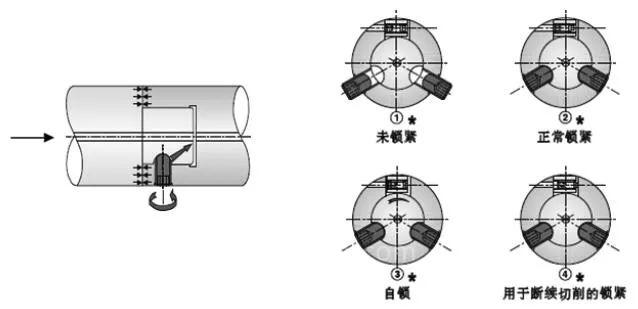

图5 Graflex®组装程序

如图6a为用于连续切削的正常锁紧，例如镗削、轻载铣削，图6b为用于断续切削的锁紧，例如断续镗削、重载铣削，是最佳的Graflex®组装程序。

图6 最佳Graflex®组装程序
a ）连续切削锁紧 b）断续切削锁紧
