面铣刀刀柄（见图1）也是高速切削加工中常用的刀柄，主要用于套式平面铣刀盘的装夹，采用中间心轴和两边定位键定位，法兰盘安装连接，端面内六角头螺钉锁紧。在使用中应注意以下两点：
1）平面铣刀柄分为米制和英寸制，选取时应了解铣刀盘内孔直径。
2）在加工条件允许情况下，为提高刚性应尽量选取短一点。
（本篇选自《数控刀具选用指南》第八章第五节（五）面铣刀刀柄）
图1 面铣刀刀柄
1. 森泰英格套式立铣刀刀柄 其产品外观及结构如图2、图3所示，规格见表1。
图2 森泰英格套式立铣刀刀柄外观

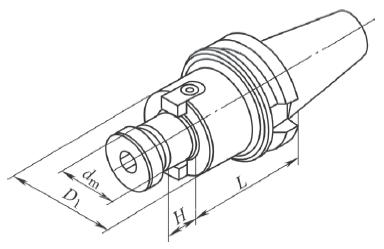

图3 立铣刀刀柄结构

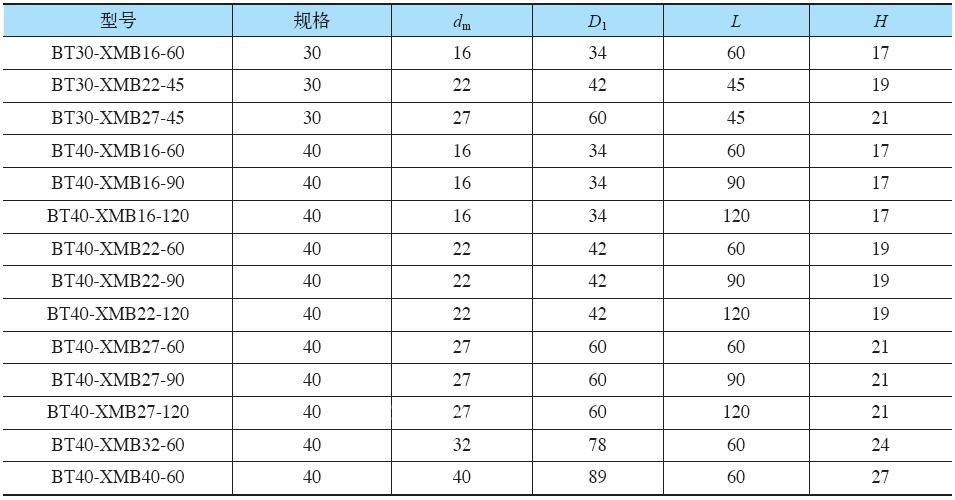

表1 森泰英格套式立铣刀刀柄规格（单位：mm）
2. 普慧FMB面铣刀用刀柄 普慧企业生产的FMB面铣刀用刀柄外观如图4所示，其结构如图5所示，规格尺寸见表2。
图4 普慧FMB面铣刀刀柄外观

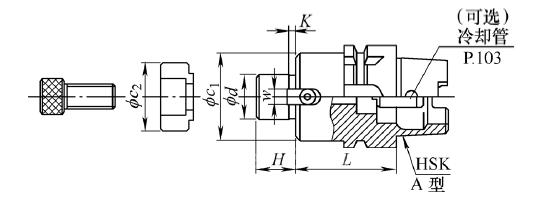

图5 面铣刀刀柄结构

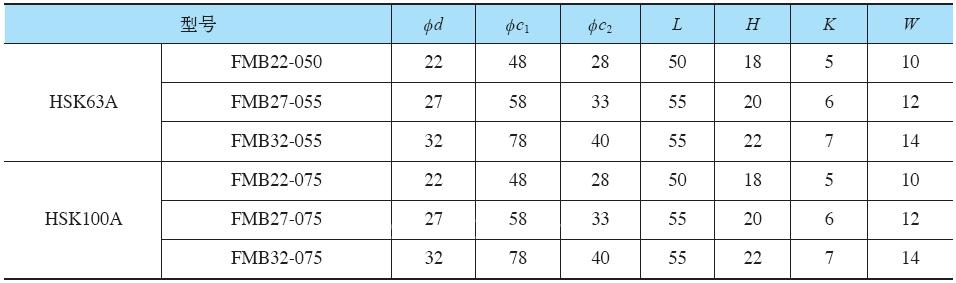

表2 普慧FMB面铣刀用刀柄规格尺寸（单位：mm）

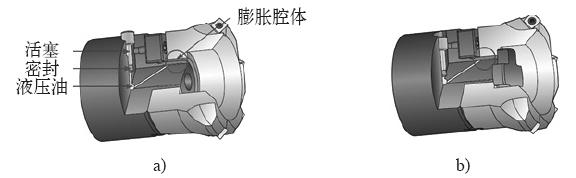

3. 山高EPB AccuFit高精度刀柄-心轴式铣刀刀体EPB高精度面铣刀柄系统主要用于心轴式铣刀刀体。刀体被液压膨胀接头自动定心，如图6所示。这一山高专利解决方案提供了较小的刀具跳动，更加厚实且定心安装的刀体增加了刀具寿命。
图6 刀体自动定心
a) 未锁紧 b) 锁紧后

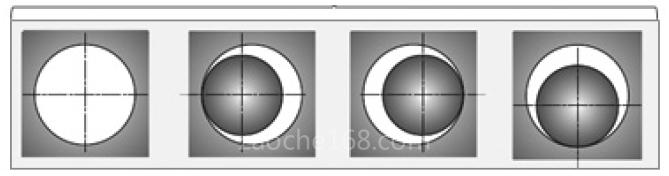

传统心轴式铣刀刀柄定心不可控，如图7所示。由于刀体定心失效，不可控定心意味着跳动最高达40μm。
图7 不可控定心
AccuFit高精度刀柄解决方案如图8所示。沿刀体孔360°均匀膨胀的心轴可获得预期的刀具定心，心轴跳动低于5μm。
图8 液压膨胀芯轴

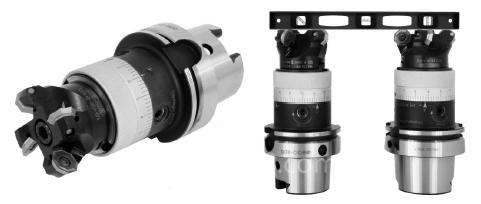

4. 山高Axiaset刀盘长度可调的刀柄 随着多主轴加工中心在企业生产中的应用逐渐普及，立铣刀、钻头、铰刀对机床有了高度调整的机构。在多主轴机床上使用盘铣刀也提出了高度调整的需求。为了满足该需求, Seco推出了带轴向高度调整的盘铣刀刀柄，如图9所示。该带轴向高度调整的刀柄的特点是长度调整±1.5mm，公差可以控制在0.02mm。
图9 盘铣刀刀柄
刀柄特点：
1）性价比高，且加工效率高；
2）多主轴同时铣削取代分步铣削，效率成倍提高；
3）更换刀片后刀具重新定位精度高；
4）经济性好的加工方案；
5）快速和精确的调整。

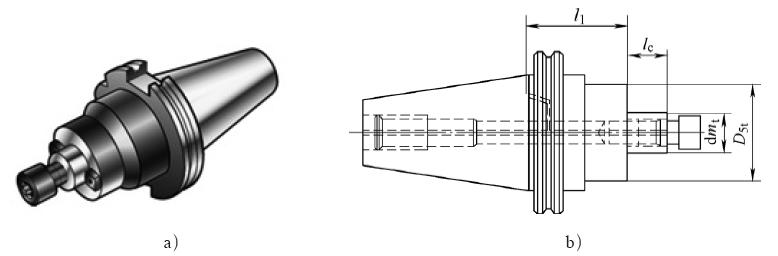

5. 山特维克可乐满AA3B05型面铣刀柄 山特维克可乐满公司生产的AA3B05型面铣刀柄如图10所示，其规格如表3所示。
图10 山特维克可乐满公司的AA3B05型面铣刀柄及其结构
a ）刀柄外观图 b）刀柄结构

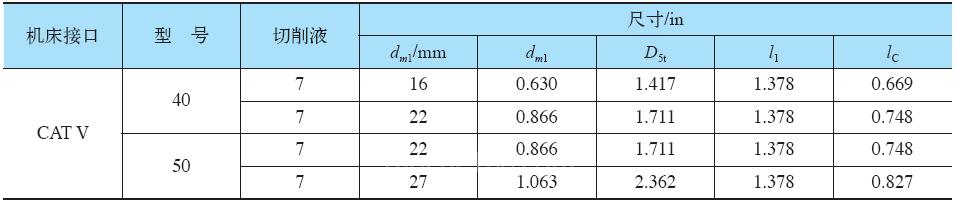

表3 山特维克可乐满公司的AA3B05型面铣刀柄规格
注：4圆周均布4个5/8-11螺纹孔。
通常刀柄是随同机床作为附件一起购买，并能使用很长一段时间，它是随机床一起折旧的，也就是说刀柄是一次性投资。研究表明，刀柄的花费还占不到总加工成本的0.45%。因此，通过削减刀柄的成本来达到降低加工成本是不值得的，我们应该选取高品质的刀柄，这样会达到事半功倍的效果。
