本文介绍特殊形状零件的车床夹具。
（本篇选自《机械加工特色操作及实用案例》第二章第六节 夹具设计应用实例）
特殊形状零件的车床夹具
图1为两种均匀分布翼片的零件，需要对内凹槽进行夹紧加工。
图1 均匀分布翼片的异形件
１. 六瓣异形件外圆夹紧车夹具。

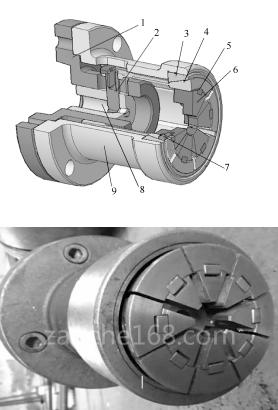

（１) 夹具结构及应用实例如图2所示。
图2 六瓣异形件外圆夹紧夹具
１—法兰盘 ２—拉销 ３—锥套 ４—夹瓦 ５—定位块 ６—夹紧块 ７—螺钉 ８—拉心 ９—夹具体
（２) 使用说明：该夹具适用于卧式车床，外形均匀分布六个翼片的零件，对内凹槽夹紧，加工零件外表面和端面的一种设计方案。
夹具通过法兰盘1与机床连接，拉心8与机床气缸连接，在使用时，气缸拉动拉心8，拉心8通过拉销2，带动夹瓦4向主轴方向移动，夹瓦4移动与锥套3接触，收紧夹瓦4头部，通过夹瓦4上的夹紧块6夹紧工件内凹槽。在法兰盘1的端面上可以安装需要尺寸的定位，保证加工零件的一致性。
２. 八瓣异形件外圆夹紧车夹具
(１) 夹具结构及应用实例如图3所示。
图3 八瓣异形件外圆夹紧夹具
１—法兰盘 ２—拉销 ３—锥套 ４—夹瓦 ５—过渡套 ６—拉心 ７—夹具体
(２) 使用说明：该夹具适用于卧式车床，外形均匀分布八个翼片的零件，对内凹槽夹紧，加工零件外表面和端面的一种设计方案。
夹具通过法兰盘1与机床连接，拉心6与机床气缸连接，在使用时，气缸拉动拉心6，拉心6通过拉销2，带动夹瓦4向主轴方向移动，夹瓦4移动与锥套3接触，收紧夹瓦4头部，夹瓦4夹紧过渡套5，过渡套5夹紧工件内凹槽。在法兰盘1的端面上可以安装需要尺寸的定位，保证加工零件的一致性。
