摘要

     PLC在集散控制系统中应用，主控室与现场通过MODBUS通讯，对现场进行远程监空。

 关键词    PLC   MCGS   组态软件   TPC  触摸屏

一、系统概述：

1、         PLC集散智能控制系统方案：

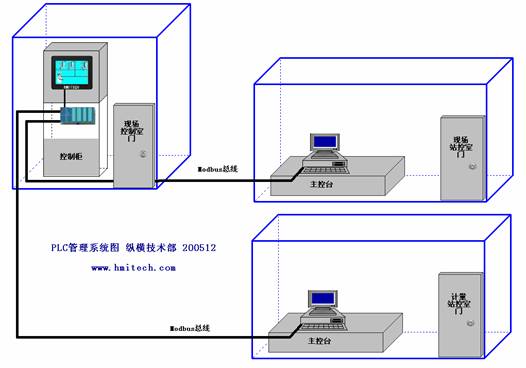

系统架构图：

2、         系统结构说明：
a、通过siemens s7-300 plc进行现场模拟量、开关状态量的采集，和继电器控制；
b、我们可以通过触摸屏，运行组态软件工程，显示模拟数据和开关状态，同时，通过触摸点击进行开关控制；
c、系统plc包含两个通讯模块，预留两个485端口，为modbus协议的slave端，提供站控系统的modbus总线的查询。

3、         I/O分析：
AI：9个，都是4~20mA的标准信号;
DI：40个，干节点输入（也就是通断信号输入）
DO：2个，继电器输出   开关阀门 36mA 0.864w
2个脉冲输入 4000hz  流量

二、硬件结构：

1、            控制器选型：

1）、一体化工控机TPC-TC33是一套以嵌入式低功耗CPU为核心（主频200 MHz）的高性能嵌入式一体化工控机。特点：

a)                             10.4英寸高亮度TFT液晶显示屏（分辨率640× 480）

b)                             四线电阻式触摸屏（分辨率1024×1024）

c)                             支持微软嵌入式实时多任务操作系统（中文版）和MCGS嵌入版组态软件（运行版）

d)                             支持usb窗口打印和串口微型打印机行打印

e)                             通讯端口丰富：1个232串口、1个232/485串口和一个以太网口

f)                             24伏直流供电，不锈钢外壳，抗干扰能力强；

2）、一体化工控机IPPC-9150G-R是一款15"Pentium3全功能工业级平板电脑，能够在各种恶劣的工作环境中使用。

特点：

a)               不锈钢机壳，铝制前面板

b)               支持PCMCIA无线网络适配器

c)               2个PCI/ISA扩展槽

d)               Socket 370 CPU支持PentiumR III，速率850 MHz

e)               15" VGA XGA TFT LCD提供生动鲜明的图像

f)               四线电阻式触摸屏，带有一个铝合金前面板,钢化玻璃保护LCD。

g)               提供从悬壁安装，面板安装到机架安装的可选安装附件，用户可以根据自己的需要将其安装在任何地方。

三、软件说明：

1、MCGS嵌入版组态软件

·容量小：整个系统最低配置16M存储空间

·速度快：系统的时间控制精度高，满足实时控制系统要求

·成本低：使用嵌入式计算机，大大降低设备硬件成本

·真正嵌入：运行于嵌入式实时多任务操作系统，运行WinCE和Linux嵌入式操作系统

·稳定性高：无硬盘，内置看门狗，上电重启时间短，可在各种恶劣环境下稳定长时间运行

·功能强大：提供中断处理，定时扫描精度可达到毫秒级，提供对计算机串口、内存、端口的访问

·通讯方便：内置串行通讯功能、以太网通讯功能、Web浏览功能和Modem远程诊断功能

·操作简便：组态操作简单直观、灵活多变

·设备众多：提供了所有常用700多种设备驱动程序

·开放接口：用户在组态环境就可以直接编写驱动程序

·数据存贮：高压缩比的数据压缩方式，保证数据完好无缺

2、MCGS5.5通用版

·全中文可视化组态软件，简洁、大方，使用方便灵活

·完善的中文在线帮助系统和多媒体教程

·真正的32位程序，支持多任务、多线程，运行于Win95/98/NT/2000平台

·提供近百种绘图工具和基本图符，快速构造图形界面

·支持数据采集板卡、智能模块、智能仪表、PLC、变频器、网络设备等700多种国内外众多常用设备

·支持温控曲线、计划曲线、实时曲线、历史曲线、XY曲线等多种工控曲线

·支持ODBC接口，可与SQL Server、Oracle、Access等关系型数据库互联

·支持OPC接口、DDE接口和OLE技术，可方便的与其他各种程序和设备互联

·提供渐进色、旋转动画、透明位图、流动块等多种动画方式，可以达到良好的动画效果

·上千个精美的图库元件，保证快速的构建精美的动画效果

·功能强大的网络数据同步、网络数据库同步构建，保证多个系统完美结合

·完善的网络体系结构，可以支持最新流行的各种通讯方式，包括电话通讯网，宽带通讯网，ISDN通讯网，GPRS通讯网和无线通讯网

四、产品明细：

1、            方案1（推荐）：

下位机硬件与其他产品：

方案2：

下位机硬件与其他产品：
