三．动作说明
（1）上图中，电线从右向左运动，目的是在线上等长地刻出所需要的标记或数字；
（2）伺服马达1用恒速度控制，伺服马达2与其同步运行后，在需要的长度地方产生动作；
（3）在一个工作周期中，包括伺服马达2的前进和后退；
（4）上述过程在归零之后一直重复进行。
动作地址示意图：
四．系统构成
五．输入输出点的分布：
X0：两轴归零； X5：启动； X1：停止；
X3：一轴点动正转； X4：一轴点动正转； X6：一轴点动正转；
X7：一轴点动正转； X15：实模式向虚拟模式转换； X8：当前值设定；
X9：虚拟轴一点动正转； XA：虚拟轴一点动反转； XC：虚拟轴二点动正转；
XD：虚拟轴二点动反转； D110：CLUTCH ON地址； D120：CLUTCH OFF地址；
D130：轴1的转矩限制； D132：轴2的转矩限制； D100：模式设定；
M100：CLUTCH ON/OFF标志； D140：滑行量； XB：满足在电线上动作条件
六．机械模型
机械设定参数：
[连接齿轮>
输入齿数：1
输出齿数：1
输出运转方向：正转
[辅助齿轮>
输入齿数：1
输出齿数：1
输出运转方向：正转
[终端齿轮>
输入齿数：1
输出齿数：1
输出运转方向：正转
故障时运转模式：继续
[伺服马达>
[辅助伺服马达>
辅助输入轴号：2
极限限制：最大值:2147483647，最小值：0
指令到位范围：100
JOG速度限制值：300000
JOG参数块：1
[roll-2>
输出轴号：2
单位：mm
roll直径：10.0000
roll一圈的脉冲数：100000
滞留脉冲允许值：65535
速度限制值：10000.00
虚拟输入轴号：1
极限限制：最大值:2147483647，最小值：0
指令到位范围：100
JOG速度限制值：300000
JOG参数块：1
故障时运转模式：继续
[roll-1>
输出轴号：1
单位：mm
roll直径：10.0000
roll一圈的脉冲数：100000
滞留脉冲允许值：65535
速度限制值：10000.00
[Clutch参数>
控制模式：地址模式
模式设定：D100
ON/OFF指令：M100
ON地址设定：D110
OFF地址设定：D120
平滑方式：定时
平滑时间：0
七．参数

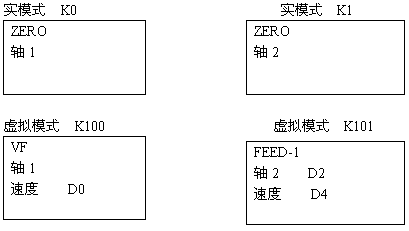

八．伺服程序
（虚拟模式范围：从K100-K110）

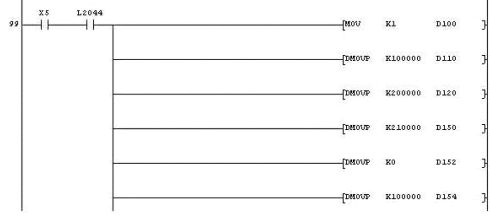

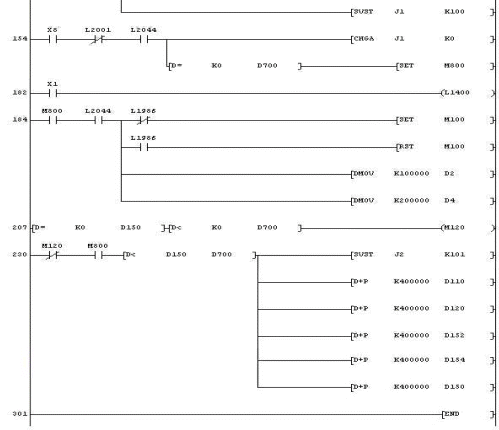

九．部分PLC程序
十．结束语
同步控制中，驱动模型，传输模型，输出模型可以有多种选择，本文想作为抛砖引玉，选用的模型可能不是最佳，但可以说明问题；
